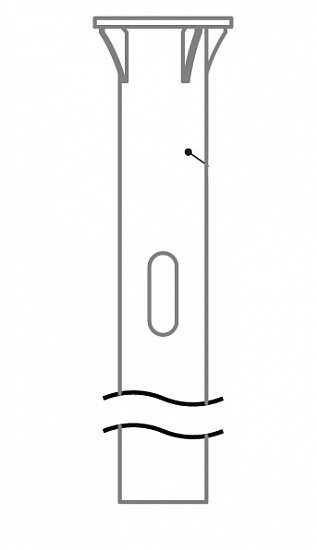

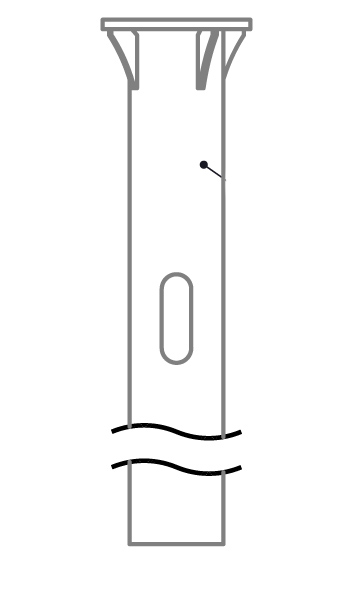

Тип ОС-Ф
Описание
Технические данные

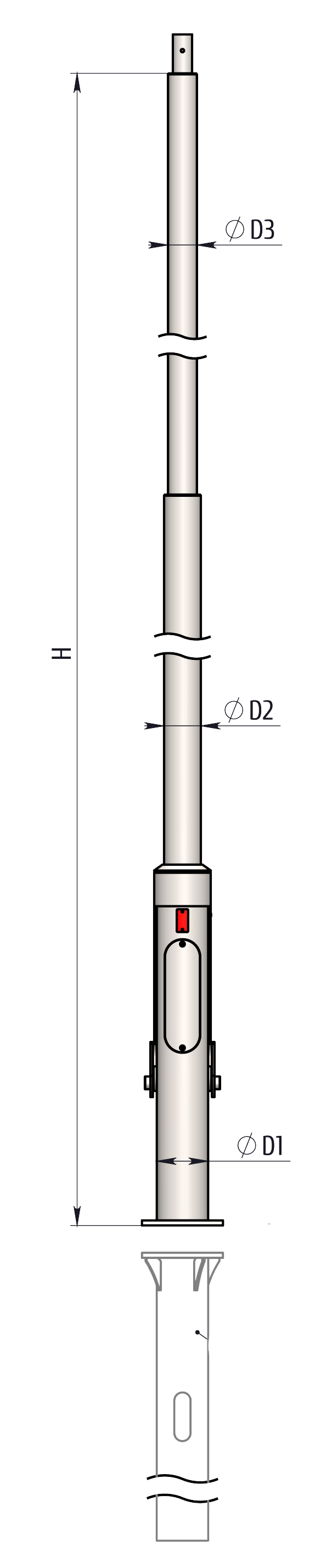

| Наименование | Высота
H, м | Диаметр основания
D1, мм | Диаметр средний
D2, мм | Диаметр верхний

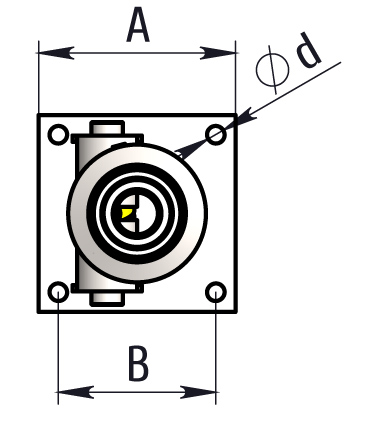

D3, мм | Ширина фланца
A, мм | Межцентровое расстояние
B, мм | Количество болтов х диаметр
d, мм | Глубина фундамента
H1, м | Масса
кг | Тип фундамента |
|---|---|---|---|---|---|---|---|---|---|---|
| ОС-41-Ф | 4 | 159 | - | 76 | 250 | 200 | 4хМ20 | 1,2 | 52 | ФТ-4х20-200-1,2
|
| ОС-51-Ф | 5 | 159 | 89 | 76 | 250 | 200 | 4хМ20 | 1,5 | 63 | ФТ-4х20-200-1,5 |
| ОС-61-Ф | 6 | 159 | 89 | 76 | 250 | 200 | 4хМ20 | 1,5 | 67 | ФТ-4х20-200-1,5 |
| ОС-71-Ф | 7 | 159 | 114 | 89 | 250 | 200 | 4хМ20 | 2 | 80 | ФТ-4х20-200-2,0 |
| ОС-81-Ф | 8 | 159 | 114 | 89 | 250 | 200 | 4хМ20 | 2 | 91 | ФТ-4х20-200-2,0 |
-
1. Данный материал служит исключительно для информационных целей и не может использоваться в
качестве проектной документации.
-
2. Указанные размеры и массы изделий могут меняться в пределах технологических погрешностей.
-
3. Разработчик оставляет за собой право вносить изменения, не ухудшающие качество и потребительские
свойства изделий.
-
4. По всем вопросам просьба связываться с разработчиком, ООО "Абакус Инжиниринг".

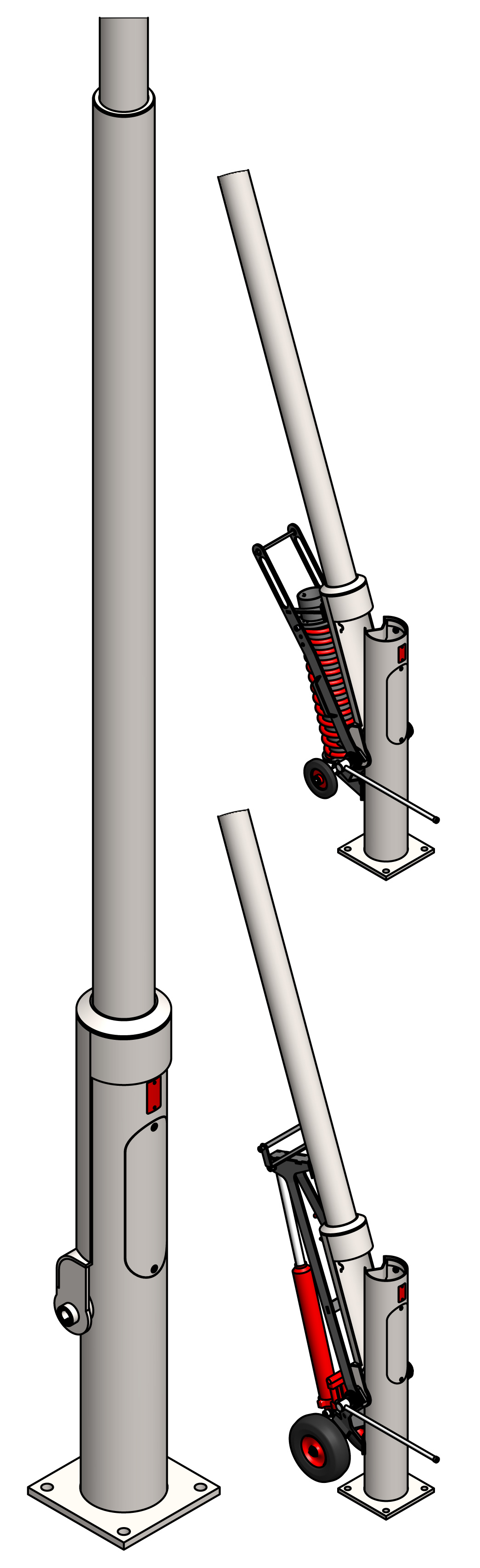

ВАРИАНТЫ ОБСЛУЖИВАНИЯ
|
Пружинный подъемник ПОМП
Подъемник комплектуется пружиной, рассчитанной на задаваемые заказчиком высоту опоры и массу нагрузки.
Предназначен для обслуживания большого количества опор с одинаковой нагрузкой.
|
Гидравлический подъемник ПОМГ
Масса нагрузки при использовании гидравлического подъемника может быть любой и ограничивается только несущей способностью ствола опоры.
|
|
|
Индивидуально для каждого проекта производятся расчеты на пригодность к использованию в различных инженерно-геологических, климатических условиях с учетом статистических и динамических нагрузок.
Расчетная высота крепления подъемника над уровнем земли А1 составляет 300 мм. При расстоянии менее 230 мм монтаж подъемника может быть затруднен.
|
||
