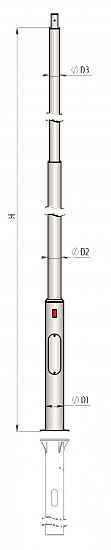

Тип ОТ-Ф
Еще
2
Описание
Технические данные

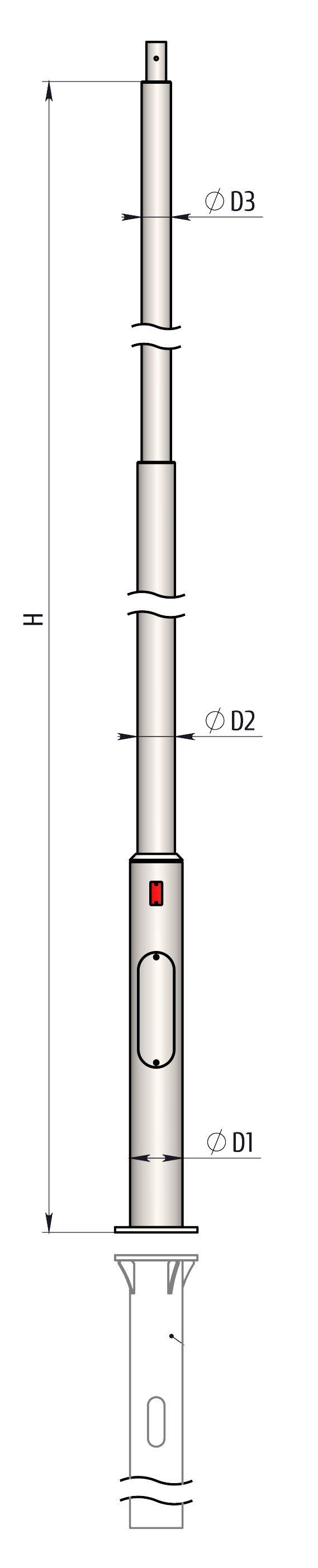

| Наименование | Высота
H, м | Диаметр основания
D1, мм | Диаметр средний
D2, мм | Диаметр верхний

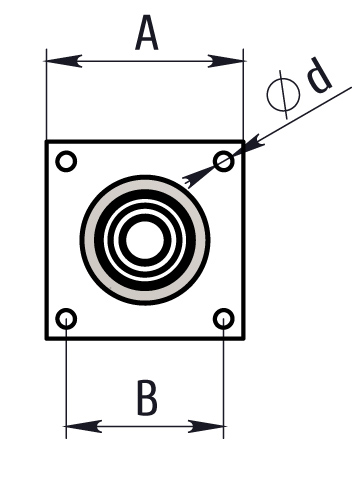

D3, мм | Ширина фланца
A, мм | Межцентровое расстояние
B, мм | Количество болтов х диаметр
d, мм | Глубина фундамента
H1, м | Масса

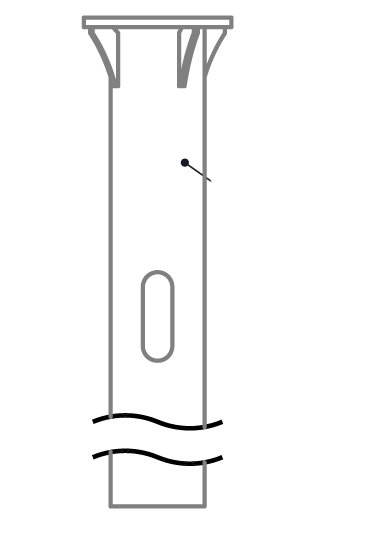

кг | Тип фундамента |
|---|---|---|---|---|---|---|---|---|---|---|
| ОТ-31-Ф | 3 | 108 | - | 76 | 190 | 140 | 4хМ16 | 1,2 | 27 | ФТ-4х16-140-1,2
|
| ОТ-41-Ф | 4 | 108 | - | 76 | 190 | 140 | 4хМ16 | 1,2 | 33 | ФТ-4х16-140-1,2 |
| ОТ-51-Ф | 5 | 108 | - | 76 | 190 | 140 | 4хМ16 | 1,5 | 39 | ФТ-4х16-140-1,5 |
| ОТ-61-Ф | 6 | 133 | - | 89 | 210 | 160 | 4хМ16 | 1,5 | 54 | ФТ-4х16-160-1,5 |
| ОТ-71-Ф | 7 | 159 | 114 | 89 | 250 | 200 | 4хМ20 | 2 | 73 | ФТ-4х20-200-2,0 |
| ОТ-81-Ф | 8 | 159 | 114 | 89 | 250 | 200 | 4хМ20 | 2 | 83 | ФТ-4х20-200-2,0 |
| ОТ-91-Ф | 9 | 159 | 133 | 108 | 250 | 200 | 4хМ20 | 2,5 | 105 | ФТ-4х20-200-2,5 |
| ОТ-101-Ф | 10 | 159 | 133 | 108 | 250 | 200 | 4хМ20 | 2,5 | 117 | ФТ-4х20-200-2,5 |
-
1. Данный материал служит исключительно для информационных целей и не может использоваться в
качестве проектной документации.
-
2. Указанные размеры и массы изделий могут меняться в пределах технологических погрешностей.
-
3. Разработчик оставляет за собой право вносить изменения, не ухудшающие качество и потребительские
свойства изделий.
-
4. По всем вопросам просьба связываться с разработчиком, ООО "Абакус Инжиниринг".
