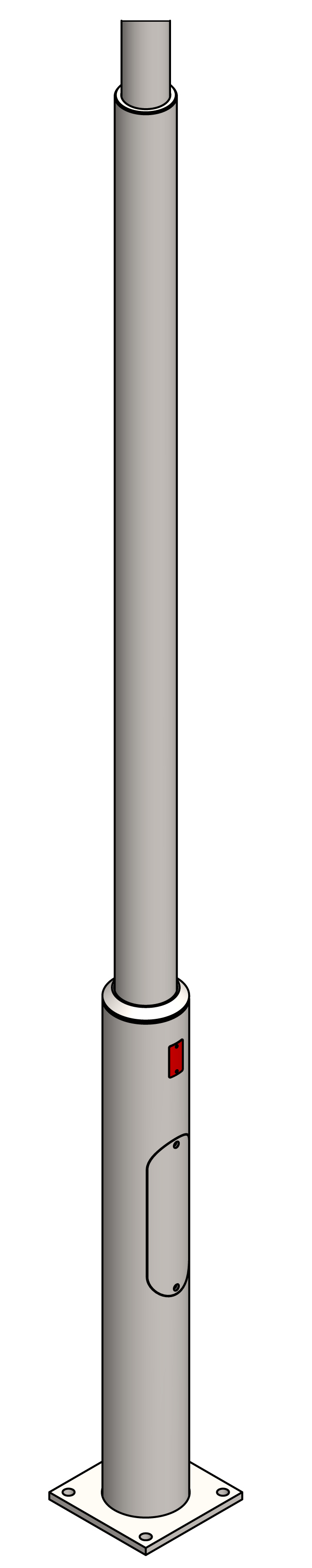

Тип ОТ-П
Описание

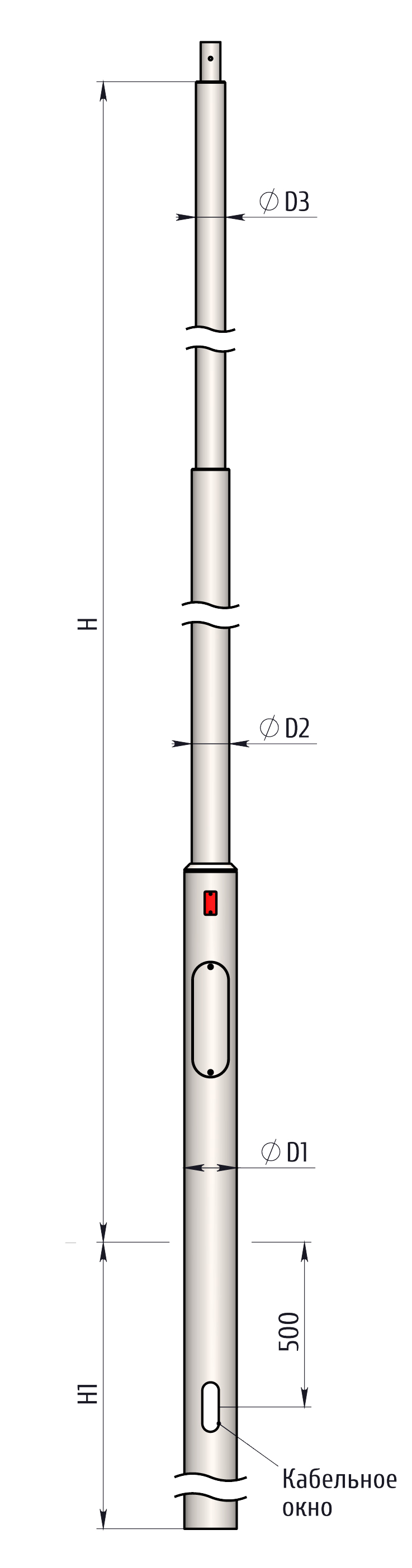

Параметры опоры
| Наименование | Высота
Н, м | Диаметр основания
D1, мм | Диаметр средний
D2, мм | Диаметр верхний
D3, мм | Глубина подземной части
H1, м | Масса
кг |
|---|---|---|---|---|---|---|
| ОТ-31-П | 3 | 108 | - | 76 | 1,2 | 37 |
| ОТ-41-П | 4 | 108 | - | 76 | 1,2 | 43 |
| ОТ-51-П | 5 | 108 | - | 76 | 1,5 | 52 |
| ОТ-61-П | 6 | 133 | - | 89 | 1,5 | 70 |
| ОТ-71-П | 7 | 159 | 114 | 89 | 2 | 98 |
| ОТ-81-П | 8 | 159 | 114 | 89 | 2 | 109 |
| ОТ-91-П | 9 | 159 | 133 | 108 | 2,5 | 138 |
| ОТ-101-П | 10 | 159 | 133 | 108 | 2,5 | 150 |
-
1. Данный материал служит исключительно для информационных целей и не может использоваться в
качестве проектной документации.
-
2. Указанные размеры и массы изделий могут меняться в пределах технологических погрешностей.
-
3. Разработчик оставляет за собой право вносить изменения, не ухудшающие качество и потребительские
свойства изделий.
-
4. По всем вопросам просьба связываться с разработчиком, ООО "Абакус Инжиниринг".
