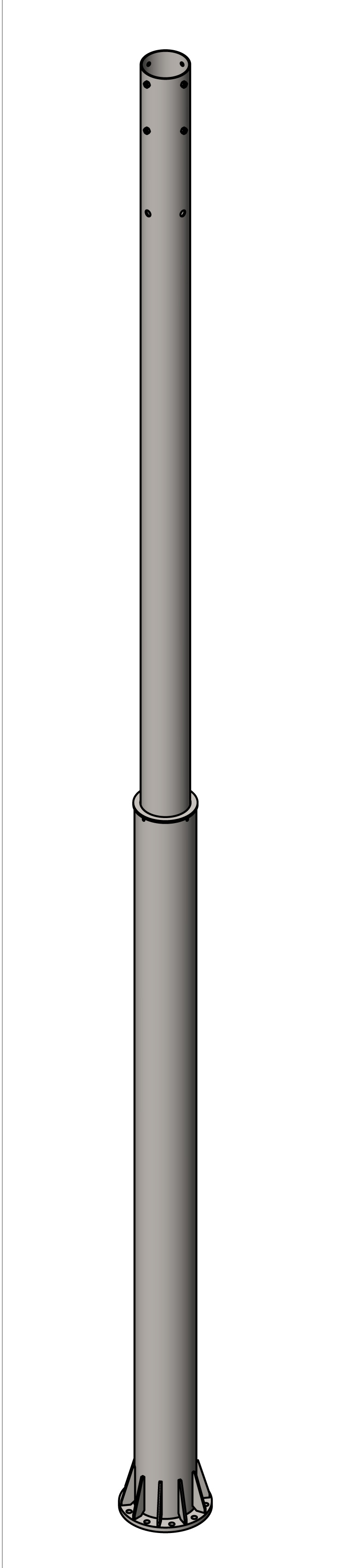

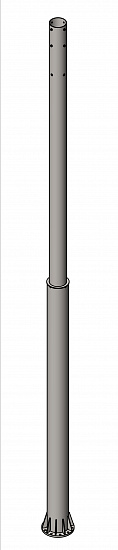

Тип ОТС-Ф
Еще
2
Описание

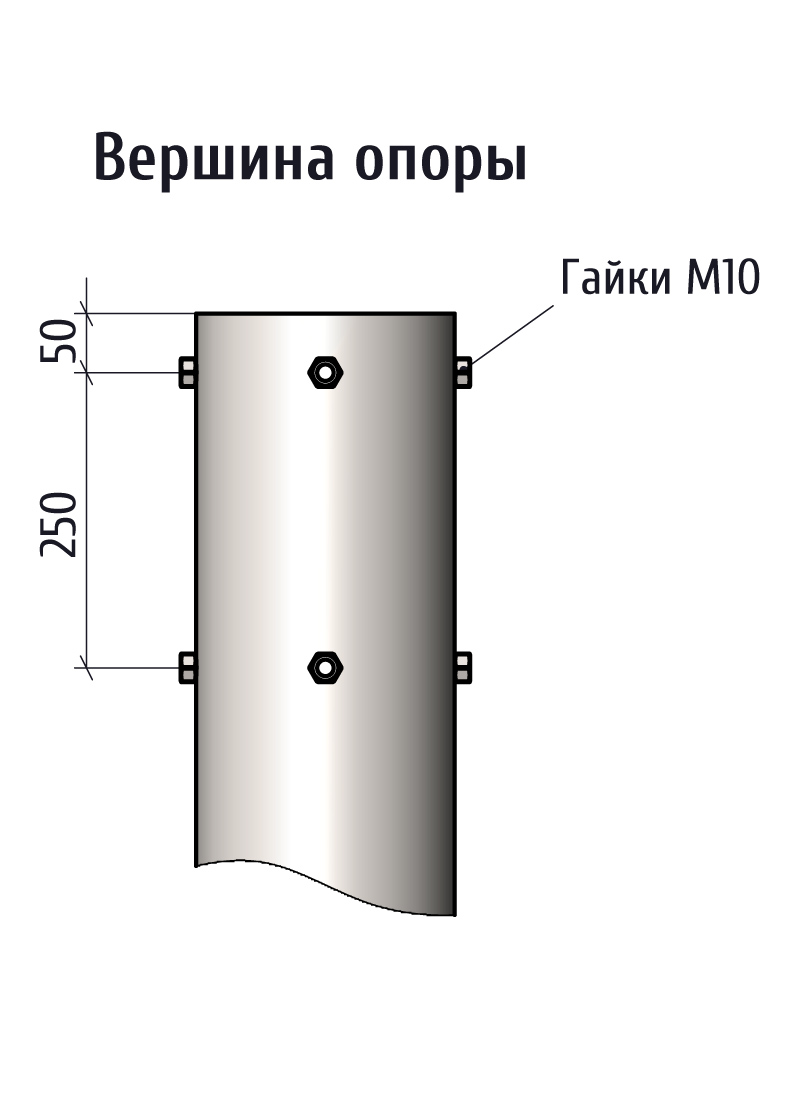

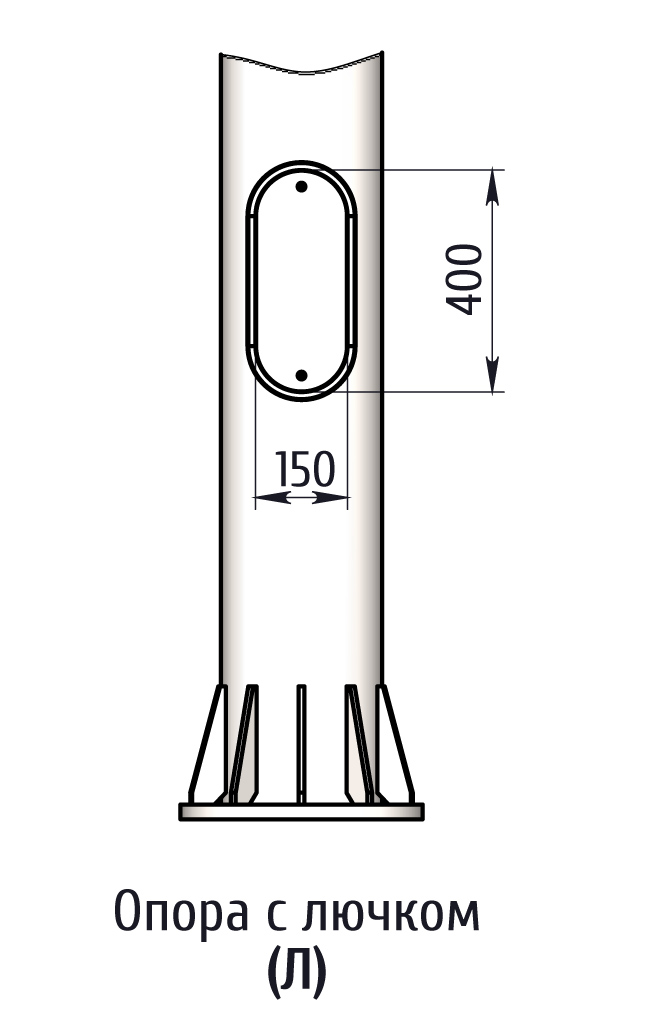

Технические данные

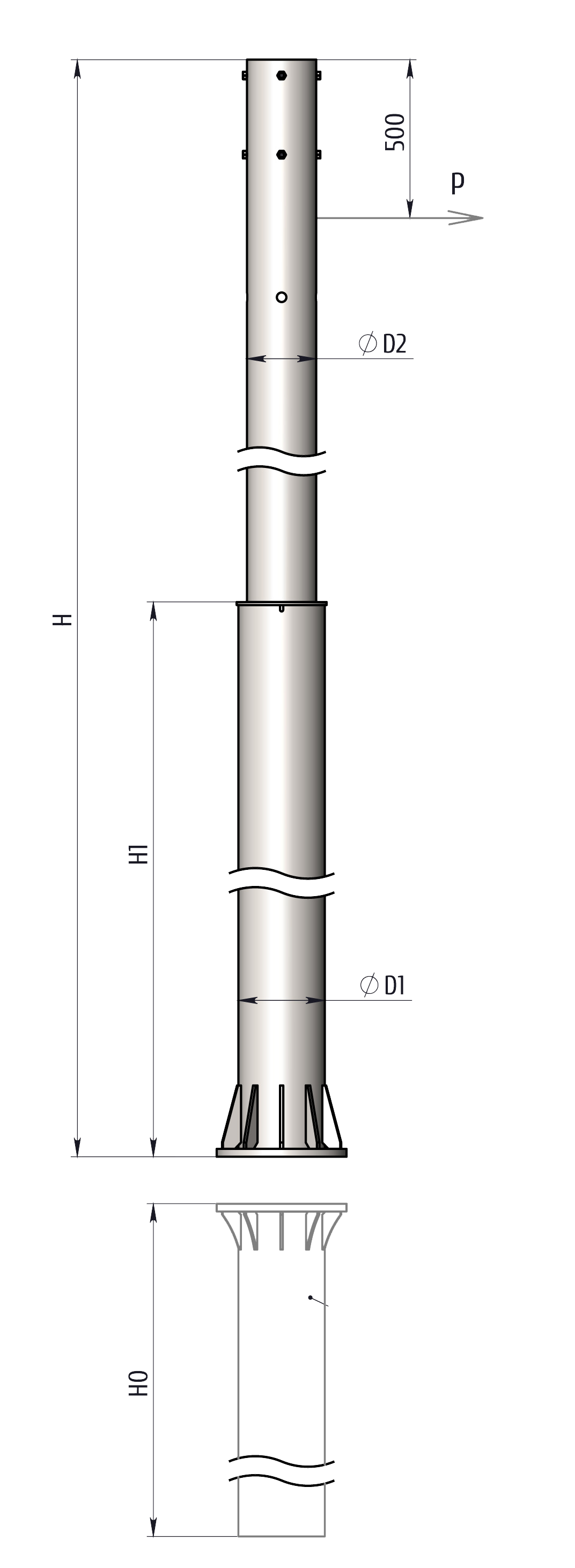

| Наименование | Высота
H, м | Нормативная нагрузка
P, кгс | Диаметр нижний
D1, мм | Высота нижней части
H1, м | Диаметр верхний

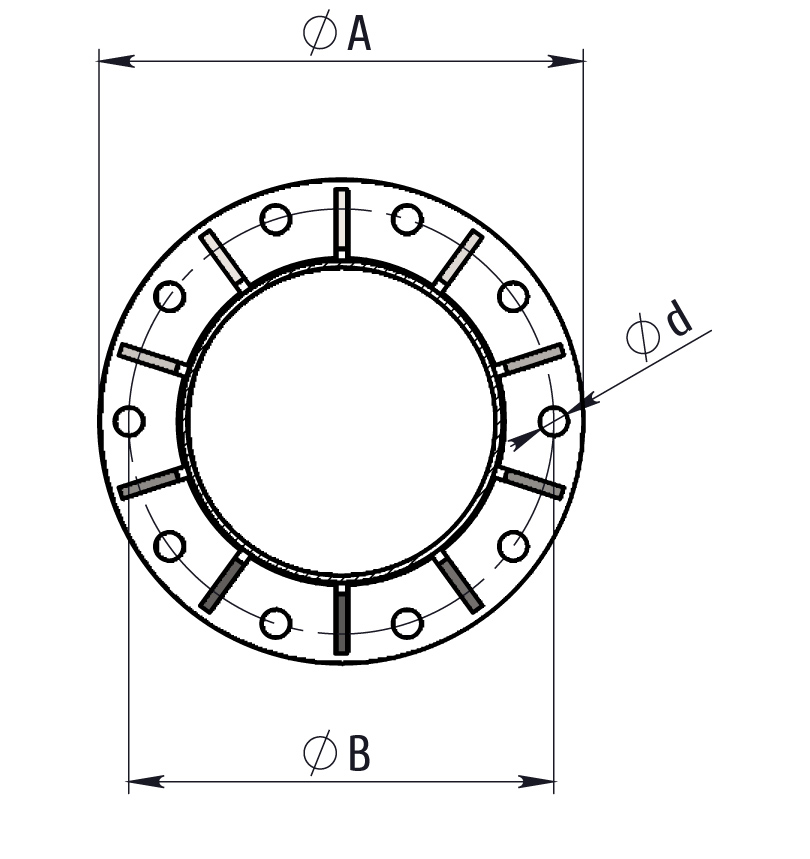

D2, мм | Диаметр фланца
A, мм | Межцентровой диаметр
B, мм | Количество болтов х
диаметр d / мм | Масса

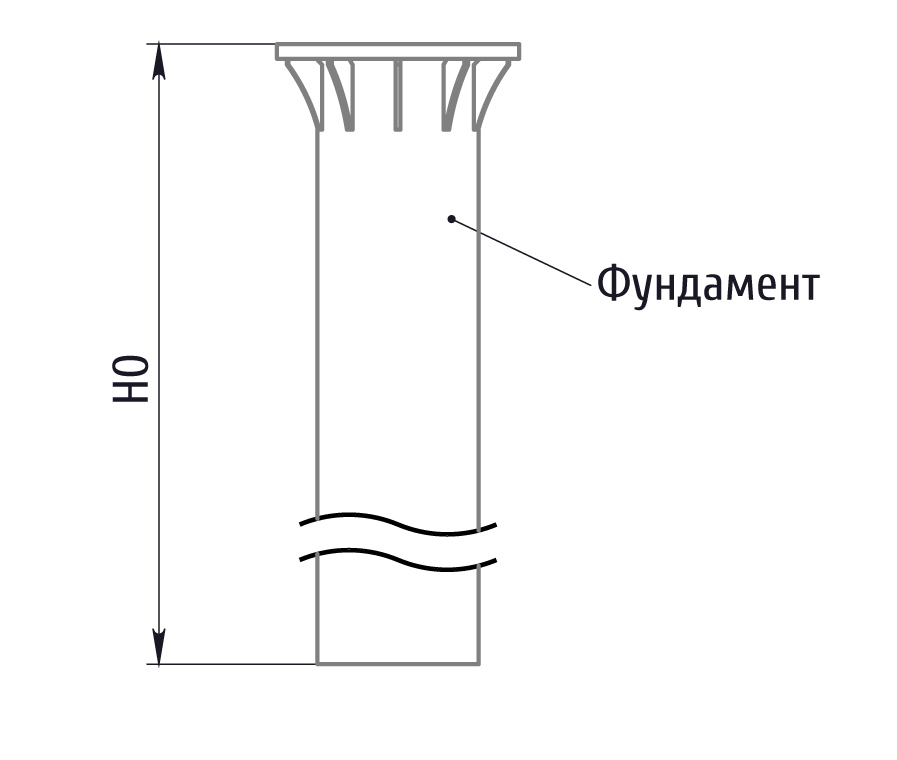

кг | Глубина фундамента
HO, м | Тип фундамента |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ОТС-8-Ф-400 | 8 | 400 | 219 | 4,0 | 159 | 350 | 300 | 8хМ20 | 247 | 2 | ФТУ-8х20-300-2,0-а
|
| ОТС-8-Ф-700 | 8 | 700 | 273 | 4,0 | 219 | 410 | 360 | 10хМ20 | 307 | 2,5 | ФТУ-10х20-360-2,5 |
| ОТС-9-Ф-400 | 9 | 400 | 219 | 5,0 | 159 | 350 | 300 | 8хМ20 | 364 | 2 | ФТУ-8х20-300-2,0-б |
| ОТС-9-Ф-700 | 9 | 700 | 273 | 5,0 | 219 | 410 | 360 | 12хМ20 | 406 | 2,5 | ФТУ-12х20-360-2,5 |
| ОТС-9-Ф-1000 | 9 | 1000 | 325 | 5,0 | 273 | 490 | 430 | 10хМ24 | 508 | 3 | ФТУ-10х24-430-3,0 |
| ОТС-10-Ф-400 | 10 | 400 | 273 | 6,0 | 219 | 410 | 360 | 10хМ20 | 393 | 2,5 | ФТУ-10х20-360-2,5 |
| ОТС-10-Ф-700 | 10 | 700 | 273 | 6,0 | 219 | 410 | 360 | 12хМ20 | 498 | 3 | ФТУ-12х20-360-3,0 |
| ОТС-10-Ф-1000 | 10 | 1000 | 325 | 6,0 | 273 | 490 | 430 | 10хМ24 | 569 | 3 | ФТУ-10х24-430-3,0 |
| ОТС-10-Ф-1300 | 10 | 1300 | 325 | 6,0 | 273 | 490 | 430 | 12хМ24 | 696 | 3,5 | ФТУ-12х24-430-3,5 |
-
1. Данный материал служит исключительно для информационных целей и не может использоваться в
качестве проектной документации.
-
2. Указанные размеры и массы изделий могут меняться в пределах технологических погрешностей.
-
3. Разработчик оставляет за собой право вносить изменения, не ухудшающие качество и потребительские
свойства изделий.
-
4. По всем вопросам просьба связываться с разработчиком, ООО "Абакус Инжиниринг".
